Kézi jelzésadó

A kézi jelzésadók a túlnyomásos füstmentesítő berendezés kézi kioldására és üzembehelyezésére szolgálnak a kioldó és a kiértékelő egység segítségével. A vezérlő és a kézi jelzésadó közötti összeköttetés rendszeres ellenőrzése megtörténik arra tekintettel, hogy történt-e kábelszakadás vagy rövidzárlat. LED-es kijelző ad visszajelzést a kézi jelzésadó állapotáról.

Zöld LED mutatja azt, hogy a kijelző üzemben van
Piros LED jelzi a füstriadót
Sárga LED jelzi a gyűjtőhibát

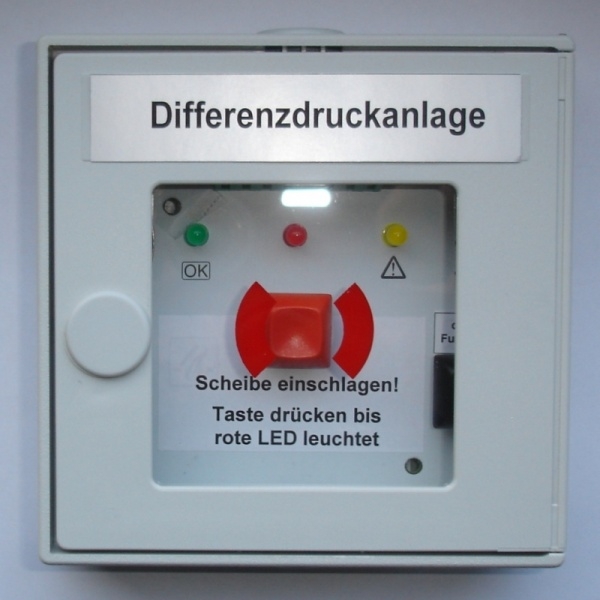

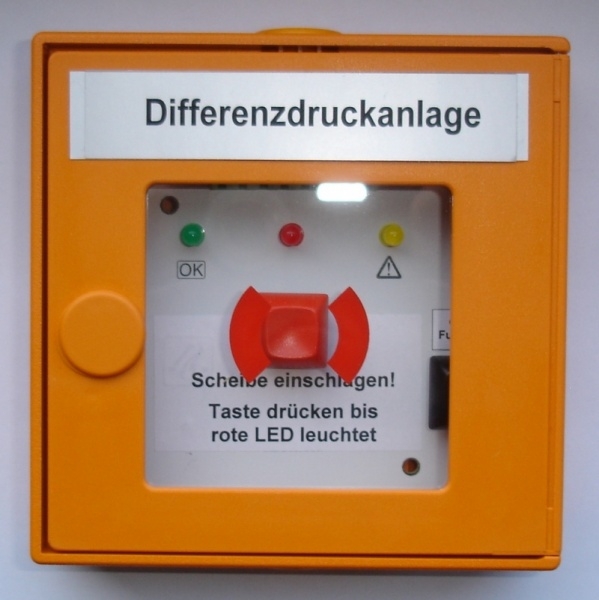

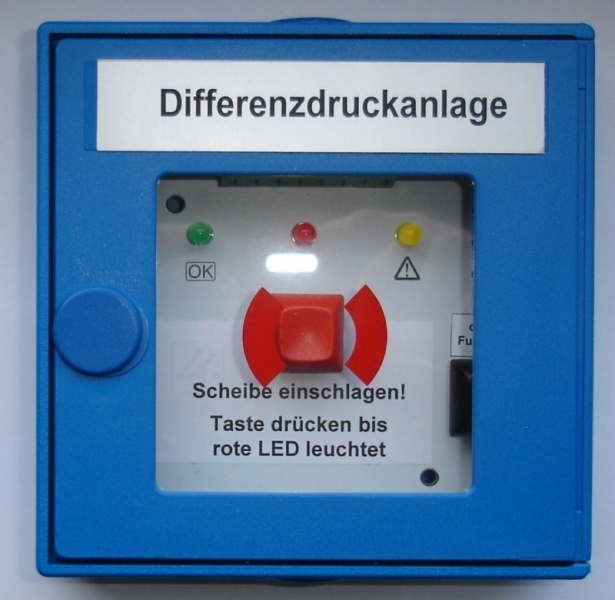

A kézi jelzésadókat egyénileg is lehet feliratozni és az alkalmazási területtől függően a következő színekben kaphatók: DKM kék, DKM szürke, DKM narancs, DKM sárga

• Alkalmazási terület: Elszívó csappantyúval vagy anélkül szerelt gépi füstelszívó berendezések irányítása
• Kijelzők: zöld LED: "Üzemben" piros LED: "Füstriadó" sárga LED: "Gyűjtőhiba"
• Üzemi feszültség: 24 V váltóáram ± 10%
• Nyomógomb lenyomva: »FÜSTELSZÍVÓ CSAPPANTYÚ KI«, »Füstelszívó ventilátor BE«
• Nyomógomb kioldva: Automatika
• Kapcsolási feszültség 24 V váltóáram/egyenáram
• Kapcsoló áram: 1 A
• Kioldási ellenállás: 1,5 k
• Végellenállás: 1 k
• Érintkező S1: max 24 V
• Védelmi osztály: IP 54
• Kábelsaruk: max. 1,5 mm 2
• Kábelbevezetés fent és lent Csatlakozás d=9-13mm -es szorítócsavarral vagy beépített csavarozással M20x1,5
